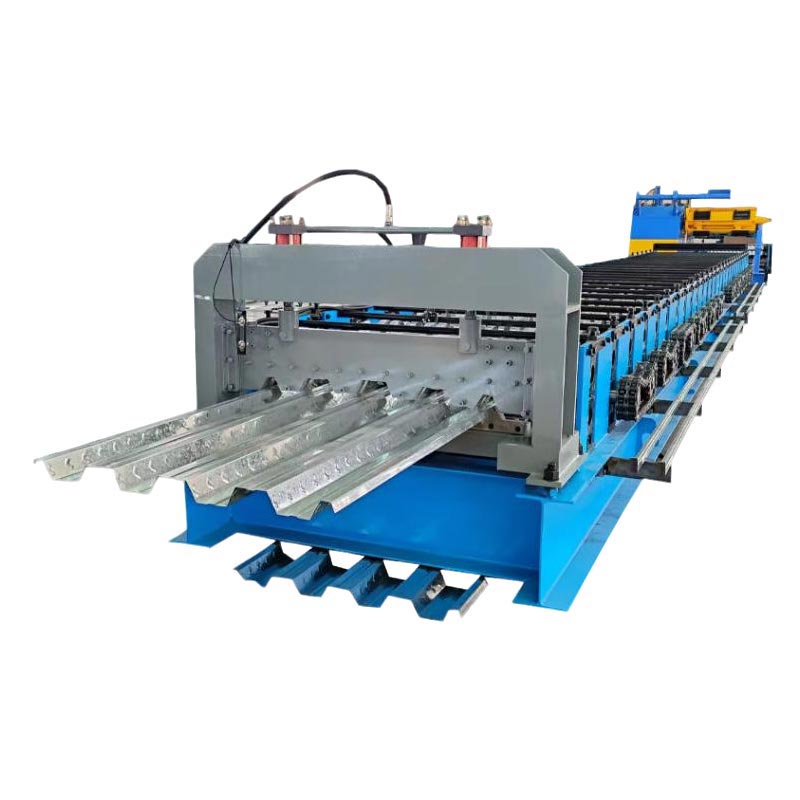

720 Stroj za preoblikovanje palube

720 Deck Floor Roll Forming Machine vzame surove jeklene zvitke in jih oblikuje v plošče visoke trdnosti. to zgodi v enem neprekinjenem, brezhibnem delovanju. V svojem bistvu je ta stroj elektrarna sodobne proizvodnje. To združuje vrhunsko učinkovitost z natančnim inženiringom in robustno vzdržljivostjo. Izpolnjuje stroge zahteve sveta gradbeništvo. Avtomatiziran proces valjanja zagotavlja stalno kakovost in vrhunsko natančnost.Tako visoko zaradi učinkovitosti je stroj nepogrešljiva prednost vsakega proizvajalca krovov.

Osnovne komponente in potek dela

1. Izplačilo in odvijalnik

Sistem se začne z močnim motoriziranim odvijalnikom. Drži surovo jekleno tuljavo. Tipična debelina tuljave se giblje od 0,8 mm do 1,5 mm. Širina je lahko do 1250 mm. Odvijalnik ima raztezni sistem trna in zavoro mehanizem. Ta sistem opravlja tri kritične funkcije: nadzoruje hitrost odvijanja, preprečuje zapletanje v materiala in zagotavlja dosledno gladko podajanje.

2. Enota za podajanje in izravnavo

Jekleni trak iz tuljave je lahko rahlo ukrivljen ali naguban. To se imenuje "nabor tuljav." To je naloga v izravnalna enota. To kritično nalogo opravlja z natančnimi valji, ki sploščijo jeklo in odstranijo vse napetosti in nepopolnosti. Popolnoma raven material je ključnega pomena za točnost in videz končnega profila.

3. Postaja za predhodno luknjanje/zarezovanje (neobvezno, a pogosto)

Pred glavnim oblikovanjem lahko ploščati jekleni trak preide skozi prebijalno postajo. Pogon je hidravlični ali servo. Ta postaja dodaja reliefe, servisne luknje ali zareze za poravnavo. Servo nadzorovano luknjanje ponuja več prilagodljivost in natančnost za kompleksne vzorce.

4. Srce: postaja za oblikovanje zvitkov

To je jedro stroja za oblikovanje valja 720 Deck Floor, ki je sestavljeno iz serije stojal (običajno 18 do 22 oz. več). Vsako stojalo ima par valjev iz kaljenega jekla. Vsak sklop valjev nekoliko bolj upogne jekleni trak. Oni postopoma ga oblikujte v končni profil 720 deck. Stojala so za vzdrževanje nameščena na močan, ojačan okvir poravnava.

5. Sistem razreza na dolžino

Ko je jeklo popolnoma oblikovano, se premakne v rezalno enoto. Natančni kodirnik sledi njegovi dolžini. Ko je Prednastavljena dolžina je dosežena, hidravlične škarje ali leteča žaga naredijo čist rez. To se zgodi brez ustavljanja stroj. Tehnologija "letečega reza" je ključna za visoko produktivnost.

6. Izhodni transporter in postaja za zlaganje

Končane krovne plošče se odpeljejo. Samodejni sistem za zlaganje nato lepo zloži plošče v svežnje. Svežnji so pripravljeni za vezanje in pošiljanje.

7. Nadzorni sistem

Centralni programabilni logični krmilnik (PLC) upravlja celotno operacijo z uporabniku prijaznega zaslona na dotik (HMI). Operaterji lahko vnesejo parametre, kot sta dolžina in količina plošče. PLC spremlja proces, zagotavlja diagnostiko, in daje podatke o proizvodnji.

Scenariji uporabe

Profili palub 720 iz tega stroja za valjanje tal 720 Deck se uporabljajo v kompozitnih talnih sistemih. Ključ aplikacije vključujejo:

Visoke poslovne stavbe: Pisarniški stolpi, hoteli in večnamenski objekti imajo koristi od hitrosti 720 deck namestitev in zmanjšana poraba betona.

Industrijski objekti: skladišča, proizvodni obrati in logistični centri. Zmogljivost krova za dolg razpon in visoke trdnosti so idealne za velike odprte prostore.

Institucionalni projekti: Univerze, bolnišnice in športni stadioni. Ta mesta zahtevajo robustnost in ognjeodpornost talne sisteme.

Večnadstropne stanovanjske zgradbe: kot že pripravljena platforma za betonska tla znatno pospeši celoten časovni okvir gradnje.

Tehnični parametri

Ključne prednosti

Visoka učinkovitost in produktivnost

Pozabite na ročno delo in počasnejše stroje. Naš avtomatizirani sistem neprekinjeno proizvaja plošče z več kot 20 metri na minuta. Ta ogromna prednost v hitrosti vam omogoča enostavno obvladovanje obsežnih pogodb in njihovo dostavo vnaprej urnik.

Izjemna natančnost in doslednost

Večstopenjski postopek valjanja uporablja natančno obdelane valje in tog okvir. S tem je zagotovljen vsak meter krov ima enake dimenzije in obliko. Rezultat je brez težav pri namestitvi na kraju samem in zagotovljena strukturna struktura uspešnosti.

Robustna vzdržljivost in malo vzdrževanja

Kritični deli, kot so oblikovalni valji, gredi in zobniki, so izdelani iz visokokakovostnih legiranih jekel. Prav tako so toplotno obdelan za izjemno trdoto in odpornost proti obrabi. To daje stroju dolgo življenjsko dobo z zelo malo izpadov zaradi vzdrževanja.

Izjemna operativna prilagodljivost

Stroj je mogoče enostavno prilagoditi. Hitro zamenljivi kompleti valjev (izbirno) in preproste prilagoditve HMI to omogočajo izdelujejo različne profile palube. Z lahkoto preklaplja med serijami, kot sta 50 ali 60. Ta prilagodljivost zagotavlja visoko donosnost naložbe.

Uporabniku prijazna avtomatizacija

Nadzorni sistem PLC poenostavi delovanje. Zahteva zelo malo ročnega dela. Operaterji lahko shranijo recepte za različne izdelke. Sistem nudi tudi spremljanje v realnem času in navodila za odpravljanje težav. To zmanjšuje spretnost potrebno za delovanje stroja.

Vrhunska kakovost končnega izdelka

Izravnalna enota zagotavlja, da je površina krova ravna in brezhibna. Sistem letečega reza ustvarja čiste, kvadratne robove brez robov. Tako sta rokovanje in namestitev varnejša. Končni izdelek ima profesionalen in kakovosten videz.

Podrobnosti izdelka

A. Oblikovanje in izdelava valjev

Kot srce stroja za oblikovanje valja 720 Deck Floor so naši valji kompleksni profili, obdelani s CNC. Njihovo ustvarjanje se začne z digitalnim dizajnom CAD/CAM, ki preslika celoten proces oblikovanja. Ta model je nato preveden s CNC opremo v popolno rezane profile.

Valji so izdelani iz ležajnih jeklenih gredic GCr15. Oblikovani so na visoko preciznih CNC stružnicah in rezkanju stroji. Nato so podvrženi toplotni obdelavi - kaljenju in popuščanju. Ta postopek jim daje trdo jedro in trdoto površine, doseganje HRC 58–62.

Vsak valj je natančno brušen in nato poliran do brezhibne zrcalne površine. Ta zadnji korak zmanjša trenje, zmanjša porabo energije in ščiti jekleno prevleko pred praskami.

B. Strukturni okvir in poravnava

Osnova stroja za oblikovanje valja 720 Deck Floor je močan okvir, zgrajen iz 25 mm jeklenih plošč in H-nosilcev. Ta struktura je profesionalno varjena in nato razbremenjena, da se prepreči kakršno koli zvijanje v prihodnosti. Vse postaje za oblikovanje so nameščeni na natančno obdelana vodila, kar zagotavlja popolno poravnavo valjev. Ta robustna zasnova obeh absorbira visoke sile oblikovanja debelega jekla in ohranja geometrijsko natančnost v milijonih ciklov.

C. Natančnost rezalnega sistema

Sistem letečega reza je visoko sinhroniziran. Rotacijski kodirnik se zaklene na premično ploščo. Pošilja hitrost v realnem času podatke v PLC. Hidravlične škarje ali servo žaga so nameščene na vozičku. Kočija pospeši, da se ujema z natančno hitrost krova. Nato naredi rez, upočasni in se vrne na začetek. To se zgodi v delčku a drugo. Rezila so izdelana iz kaljenega orodnega jekla. Zagotavljajo čist, strižen rob, ki ne potrebuje dodatnega dela.

D. Material in prevleka

Vse kritične komponente uporabljajo visoko kakovostne materiale. To vključuje gredi, zobnike in zobnike. Vsi so zdravljeni za vzdržljivost. Zunanjost stroja je peskana in premazana z industrijsko barvo. To zagotavlja odlično rjo preventiva in profesionalni zaključek za uporabo v delavnici.

E. Varnost in ergonomija

Varnost operaterja je glavna prednostna naloga. Stroj ima zaščite okoli vseh gibljivih delov. Nameščeni so gumbi za zaustavitev v sili na več točkah. Vključene so tudi električne varnostne zapore. Centralizirana nadzorna plošča omogoča operaterju zaženite celoten postopek z enega varnega mesta.

Skratka, stroj za valjanje 720 Deck Floor je več kot le stroj. Ta stroj uteleša napredno proizvodnja za gradbeni sektor. Zagotavlja vrhunsko kakovost, visoko učinkovitost in neomajno zanesljivost. To proizvajalcem omogoča, da zgradijo okvir sodobne infrastrukture s popolnim zaupanjem in natančnostjo.
