Stroj za oblikovanje valja iz barvnega jekla 910

"910" se nanaša na efektivno pokrivno širino plošče. Ta širina je priljubljena izbira za velike zgradbe. Je pogosto v tovarnah, skladiščih, nakupovalnih centrih in športnih objektih. Stroj izpolnjuje stroge zahteve sodobna gradnja. Zagotavlja veliko trdnost, odpornost na vremenske vplive in hitro namestitev.

Stroj za oblikovanje valja iz barvnega jekla 910 združuje več procesov. Obvladuje odvijanje, oblikovanje valja, rezanje, in zlaganje. Ta integracija odstrani več stopenj upravljanja. Znižuje stroške dela, zmanjšuje materialne odpadke in pospeši proizvodnjo. Rezultat je boljša donosnost naložbe za proizvajalce in gradbenike.

Ta stroj je temelj proizvodnje kovinskih zgradb. Zanesljivo ustvarja visokokakovostne plošče. Te plošče tvorijo primarni ščit konstrukcije pred vremenskimi vplivi.

Podroben opis

Stroj za oblikovanje valja iz barvnega jekla 910 je celovit sistem. Vsak del ima kritično nalogo. Tok proizvodnje deluje takole:

A. Izplačilno stojalo (odvijalec)

Postopek se začne tukaj. Stojalo drži jekleno tuljavo težke barve. Tuljave običajno tehtajo 3-10 ton. Lahko je a enostavna ročna vrsta. Ali pa je to lahko motorizirana enota s hidravlično ekspanzijo za večje tuljave. Avtomatski odvijalnik z avtomobilom na tuljavo je možnost. Tako je nakladanje varnejše in učinkovitejše.

B. Vodilna tabela za podajanje

Ta del vodi odvito pločevino naprej. Poskrbi, da material naravnost vstopi v sistem za izravnavo. to preprečuje neusklajenost in proizvodne napake.

C. Enota za izravnavo pločevine

Ta enota ima komplet natančnih valjev. Izravna naravno krivuljo zvitega materiala. Ploščat list je bistveno. Zagotavlja dosledno obliko plošče in gladko površino.

D. Servo gnan sistem dovajanja

Ta sistem nadzoruje natančno rezanje. Servo motorji in PLC potiskajo ravno ploščo naprej. Dolžina podajanja je digitalno programiran. To zelo natančno nastavi končno dolžino plošče, običajno znotraj ±1 mm.

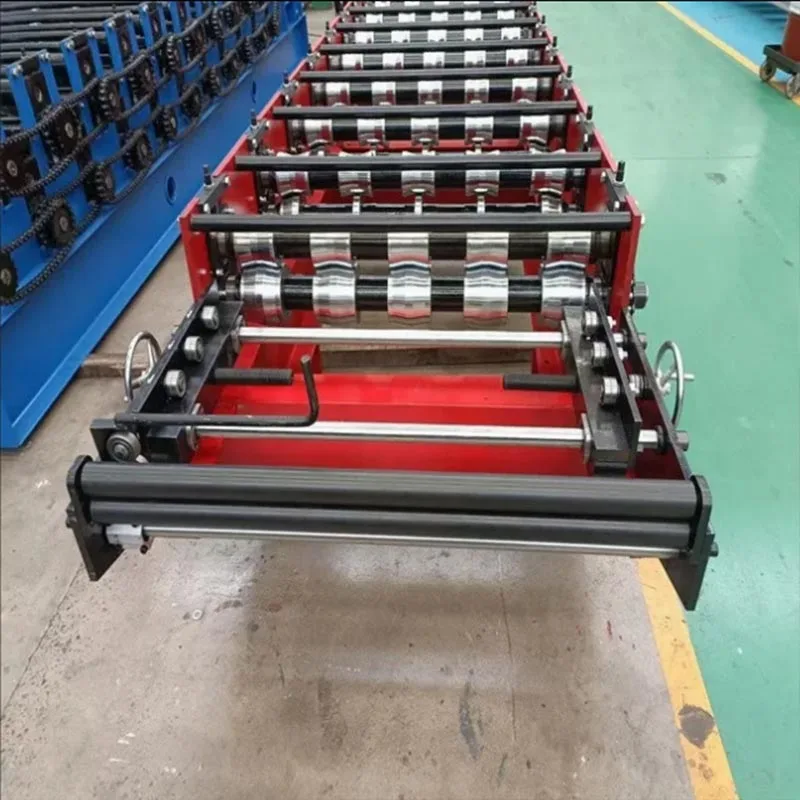

E. Glavna postaja za oblikovanje valja

To je srce stroja. Tukaj je ravna plošča oblikovana v končni profil 910. Postaja jih ima veliko pari zvitkov iz kaljenega jekla. Vsak komplet zvitkov list še malo upogne. To poteka skozi več stopenj (običajno 15-22). Postopni proces preprečuje obremenitev materiala in poškodbe površine. Zvitki so trdi in narejeni zadnja.

F. Nadzorni sistem PLC & HMI

Nadzorni center vodi celoten stroj. Uporablja programabilni logični krmilnik ali PLC. To deluje kot strojni možgani. PLC se poveže z vmesnikom zaslona na dotik, imenovanim HMI. Ta zaslon je ukaz operaterja postaja. Od tu lahko operater upravlja vse funkcije stroja. Lahko začnejo in ustavijo proizvodnjo. Lahko tudi nastavite dolžino in količino plošče. Sistem zagotavlja jasne posodobitve stanja in opozorila. Ta nastavitev omogoča popoln nadzor na dosegu rok operaterja.

Nastavijo lahko dolžino plošče, proizvodno količino in način rezanja. Prav tako lahko spremljajo stanje stroja in proizvodnja šteje.

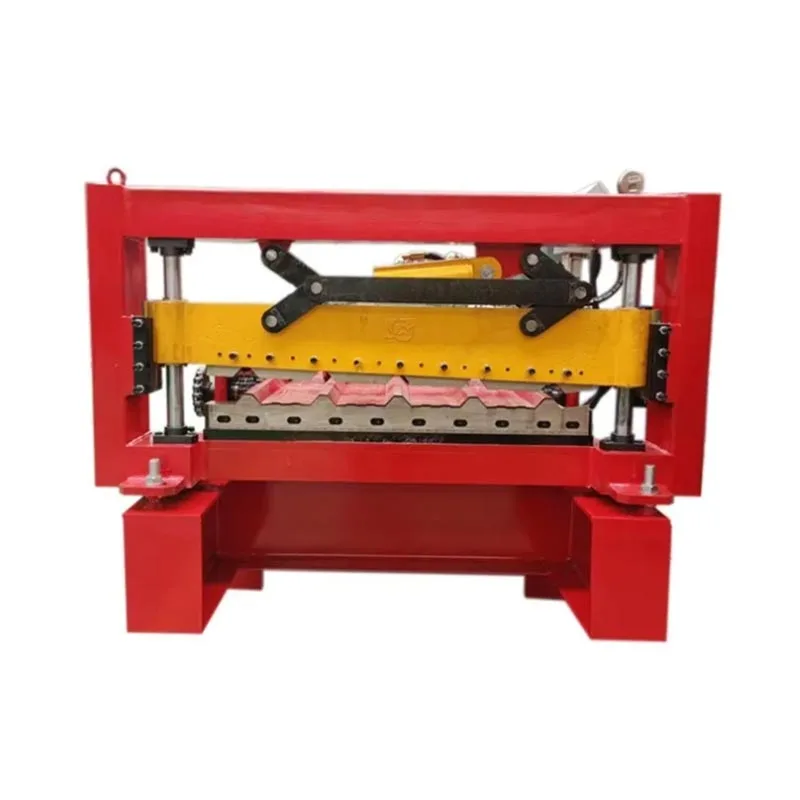

G. Hidravlični ali servo rezalni sistem

Ko je list v celoti oblikovan in doseže nastavljeno dolžino, se aktivira rezalnik. Hidravlične ali servo škarje naredijo a čist rez brez robov. Servo rezanje je hitrejše, tišje in porabi manj energije. Rezalnik se premika s ploščo na zagotovite pravokoten rob.

H. Izstopni transporter in sistem za samodejno zlaganje

Po rezanju se končna plošča premakne na tekoči trak. Samodejni sistem za zlaganje plošč zbira. To naredi čiste, vnaprej nastavljene sklade. Ta avtomatizacija odpravlja ročno rokovanje. Zmanjšuje tveganje za praske ali upogibe. The skladi so nato pripravljeni za vezanje in pošiljanje.

Tehnični parametri

*Opomba: Parametre je mogoče prilagoditi, da ustrezajo posebnim zahtevam kupca.*

Ključne prednosti in koristi

1. Visoka učinkovitost in avtomatizacija

Ta stroj za oblikovanje zvitkov iz barvnega jekla 910 izvaja neprekinjen integriran proces od zvitka do končnega sklada. To zahteva zelo malo sodelovanja operaterja. Ena oseba lahko naloži tuljave in spremlja zaslon na dotik. Ta sistem zagotavlja ogromen izhod. Ta stroj dnevno proizvede na tisoče kvadratnih metrov plošč. Popolnoma je primeren za velike projekte.

2. Vrhunska natančnost in kakovost

Ta sistem proizvaja popolnoma enotne plošče. Računalniško voden (CNC) servo podajalnik zagotavlja natančnost. Visoko natančni valji nato dajejo vsaki plošči enako natančno obliko in velikost. To pomeni, da se med seboj popolnoma zaskočijo med namestitvijo. Končna struktura ima tesnejše prileganje, izboljšano odpornost na vremenske vplive in večjo trdnost.

3. Stroškovno učinkovito delovanje

Prihrani delovno silo: en operater lahko vodi celotno proizvodno linijo.

Zmanjša količino odpadkov: programabilni rezalnik obreže vsako ploščo na natančno dolžino. To zmanjša materialne odpadke je veliko manj odrezkov.

Nizki stroški vzdrževanja: ta stroj je izdelan z robustnim pogonom na vse prestave in kakovostnimi deli, zato je narejen, da traja. Zagotavlja let zanesljive storitve in deluje z malo izpadi.

4. Velika prilagodljivost

Ta izdelek je izdelan za ploščo 910 mm, vendar je zelo prilagodljiv. Z lahkoto lahko izdelava plošč različnih dolžin. Računalnik (PLC) lahko shrani nešteto delovnih nastavitev za različna naročila. The zasnovo valja je mogoče prilagoditi tudi za različne višine reber in vzorcev.

5. Zgrajeno za dolgotrajno delovanje

Kritični deli, kot so oblikovalni valji, gredi in zobniki, so izdelani iz visokokakovostnega legiranega jekla. So utrjene in polirano do zrcalne površine. Ta močna konstrukcija je odporna na obrabo zaradi stalne uporabe. Ostaja natančen več let. To ščiti vašo naložbo.

6. Enostaven in varen za uporabo

Kontrole na zaslonu na dotik so intuitivne. Operaterji se jih hitro naučijo. Tudi varnost je prednostna naloga. Stroj ima gumbi za zaustavitev v sili. Premični deli imajo zaščitne pokrove. Vključuje vgrajeno električno zaščito. To ustvarja varno delovno okolje.

5. Poglobljene podrobnosti in izdelava

A. Valji za natančno oblikovanje

Kakovost plošče je kritična. Čisto odvisno od valjev. Naši valji so oblikovani tako, da so natančni, gladki in dosledno.

Pametna zasnova: pametno oblikujemo vsako valjčno stopnjo. Uporabljamo napredno programsko opremo CAD/CAM. To zagotavlja popolno oblikovanje postopek.

Vrhunski materiali: Uporabljamo visokokakovostno ogljikovo jeklo 45# ali legirano jeklo Cr12.

Natančna obdelava: CNC stružnice in brusilniki dosegajo izjemno ozke tolerance.

Utrjena površina: S toplotno obdelavo trdota površine doseže HRC 58-60 za izjemno odpornost proti obrabi.

Gladka površina: končno brušenje in poliranje ustvarita izjemno gladko površino, ki ne bo opraskala barvanega jekla.

B. Močno ogrodje stroja

Osnova stroja za oblikovanje valja iz barvnega jekla 910 je zgrajena iz debelih jeklenih plošč z visoko natezno trdnostjo (≥ 25 mm) in ojačani kanali. Okvir je razbremenjen, da se prepreči zvijanje pod močno, stalno obremenitvijo. Ta trdna temelj ohranja vsako postajo v popolni poravnavi. Rezultat so ravne, brezhibne plošče.

C. Napredni nadzorni sistem

V središču stroja je PLC. Samo vnesete podrobnosti plošče na zaslonu. Samodejno šteje in ustavi po nastavljeni količini. Preveri tudi napake in vas opozori. Za prihodnjo uporabo si zapomni vaše nastavitve za zagotavljanje dosledne kakovosti.

D. Zmogljiv pogonski sistem

Pogon stroja z vsemi prestavami s svojo osrednjo gredjo in kaljenimi zobniki zagotavlja čisto moč in natančnost. To deluje s stopnjo sinhronizacije, neprimerljive gladkosti, ki je verižni pogoni preprosto ne morejo doseči. To vam omogoča tri ključne prednosti. Stroj deluje tišje. Zagotavlja večjo oblikovno silo. Prijema debelejše materiale trdno, brez drsenja.

Naš stroj za oblikovanje valja iz barvnega jekla 910 je celovita proizvodna rešitev. Je več kot le stroj; je močan partner v natančnosti, učinkovitosti in vzdržljivosti. Pomaga vam doseči najvišjo kakovost, povečati produktivnost in pridobiti konkurenčno prednost z znižanjem stroškov, ustvarjanjem vrhunskih izdelkov in samozavestnim reševanjem katerega koli projekta.
