CZ Purlin Machine

Opis izdelka

Ko gre za obsežno proizvodnjo jekla,Parfumje priljubljena blagovna znamka zaStroj za oblikovanje valja CZz električno menjavo kalupov, ki ponuja brezhibno mešanico hitrosti in strukturne celovitosti. V sodobni gradbeni pokrajini je čas največja valuta. Tradicionalne ročne prilagoditve za proizvodnjo C in Z gred za konkurenčna podjetja niso več izvedljive. Tukaj je naš napredekStroj za oblikovanje valja CZz električno menjavo kalupov, ki spremeni ure časa nastavitve v samo sekunde avtomatizirane natančnosti.

Specifikacije izdelka:

Uporabni materiali: Q235 vroče valjani jekleni trak ali vroče valjani pocinkani jekleni trak (1,5-3,0 mm)

Parametri delovanja

Material valja:

1. Glavni valji: Ležajno jeklo GCr15

Pomožni stranski valji: jeklo Cr12

Tehnologija obdelave:Kovanje, kaljenje + grobo struženje + kaljenje (HRC58-60) + CNC končno struženje, ki mu sledi poliranje in trdo kromiranje

2.Glavna gred:

Material:Pogonska gred motorja: jeklo 40Cr; Druge valjčne gredi: jeklo 45#

Tehnologija obdelave:Kaljenje in popuščanje (HB210-230) + grobo struženje + cilindrično brušenje + poliranje površine in trdo kromiranje

Glavni stroj za oblikovanje

Hranjenje: vodilna gred + vodilno kolo

Izravnavanje:3 zgornji valji + 4 spodnji valji + dvostopenjsko podajanje

Material:45# Jeklo

Tehnologija obdelave:Grobo struženje + visokofrekvenčna toplotna obdelava (HRC50-55) + končno valjasto brušenje + poliranje površine in trdo kromiranje

Glavno oblikovanje:18 postaj za oblikovanje

Opremljen s 13 kompleti zamenljivih modulov CZ. Preklapljanje lahko zaključite z vrtenjem za 180 stopinj, velikost specifikacije pa lahko prilagodite z električnimi gumbi.

Stiskanje reber:In-line Straight Rib

Ravnanje:Dvoosno ravnanje z 10 valji, specifično za CZ + dvoosno ravnanje s 4 valji, skupaj dve ravnalni enoti

Hranjenje:Opremljen z menjalnikom, ki ga poganjata zgornji in spodnji zobnik

Prebijanje:Prebijanje z enojno in dvojno luknjo po oblikovanju

Izbirno z okroglimi luknjami (Φ14mm, Φ16mm) in ovalnimi luknjami (28×16mm, 28×14mm)

striženje:Brezstopenjski sistem striženja po oblikovanju, za striženje ni potrebna menjava orodja, ročna menjava kalupa

Material rezalnika:Jeklo Cr12

Nadzorni sistem

Glavna nadzorna omara:1 enota (letalski vtič)
Metoda menjave plesni:Električna menjava kalupov (trije motorji za menjavo kalupov: 0,75 KW × 3)
Razdelilna škatla za spremembo plesni:1 enota (nameščena na sredini okvirja)
Zunanji krmilnik:1 enota (omogoča postopno kontrolo gibanja naprej in nazaj med proizvodnjo in zagonom)

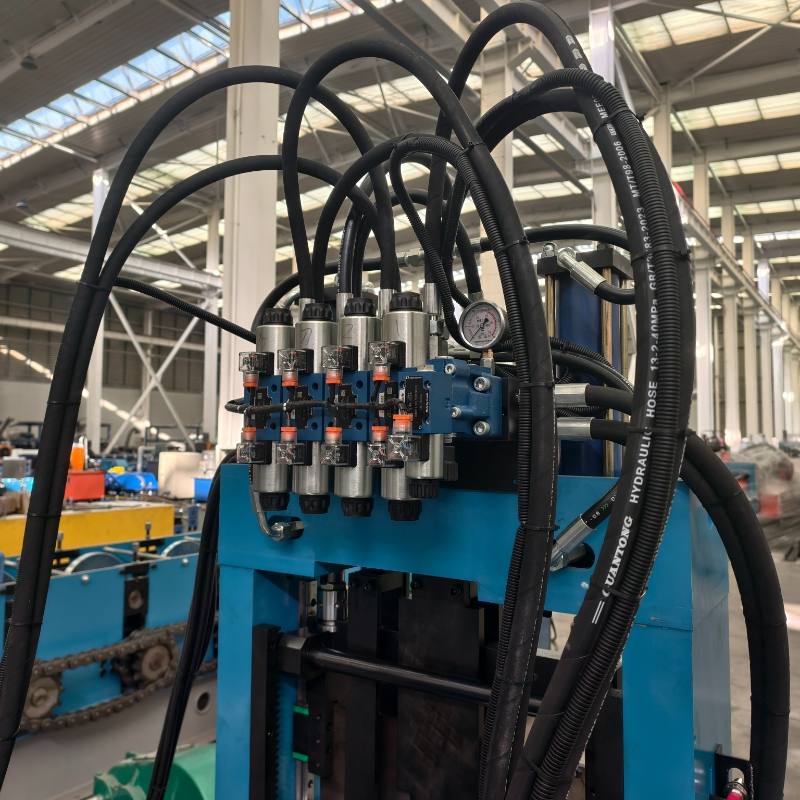

Hidravlični sistem

Hidravlični motor:Zunanji tip bata s petimi zvezdicami (Ningbo Hanzhu)
Hidravlična postaja:
Moč hidravlične postaje:22KW
Kapaciteta rezervoarja za olje:500L IV. Odvijalna nosilnost: 5T
Metoda zategovanja:Ročno zagnan, štiričlen zategovanje na sredini navzven
Zavora:Dvojno vpenjanje vretena

Podporna miza za material

• Podporna dolžina materiala:3m, 2 enoti
• Podporna metoda:Okvir, varjen iz jeklenega kanala in kotnega jekla, z valji nameščenimi na površini

Zakaj izbrati električni sistem za menjavo kalupov Parfu?

Glavna prednost sistema Parfu je v njegovi inteligentni integraciji. Za razliko od tradicionalnih strojev, ki zahtevajo ročno razstavljanje valjev, naš stroj za oblikovanje valja CZ z električno menjavo kalupa uporablja sistem motorja, ki ga krmili PLC, za vrtenje in prilagajanje orodij za oblikovanje.

Hiter preklop: Prehod med C in Z profili ali različnimi velikostmi (100 mm do 300 mm) brez dvigovanja enega samega ključa.
Neprimerljiva natančnost: Električni pogon zagotavlja, da je vsaka nastavitev kalibrirana do milimetra, kar zmanjšuje odpad materiala.
Varnost operaterja: Z avtomatizacijo menjave kalupa zmanjšate tveganje za poškodbe na delovnem mestu, povezane z težkim ročnim dvigovanjem.

Industry Insight: NašStroj za oblikovanje valja CZ Purlinso zasnovani za obdelavo pocinkanega jekla z visoko natezno trdnostjo, s čimer zagotavljajo, da vaš rezultat vedno ustreza mednarodnim gradbenim standardom.
