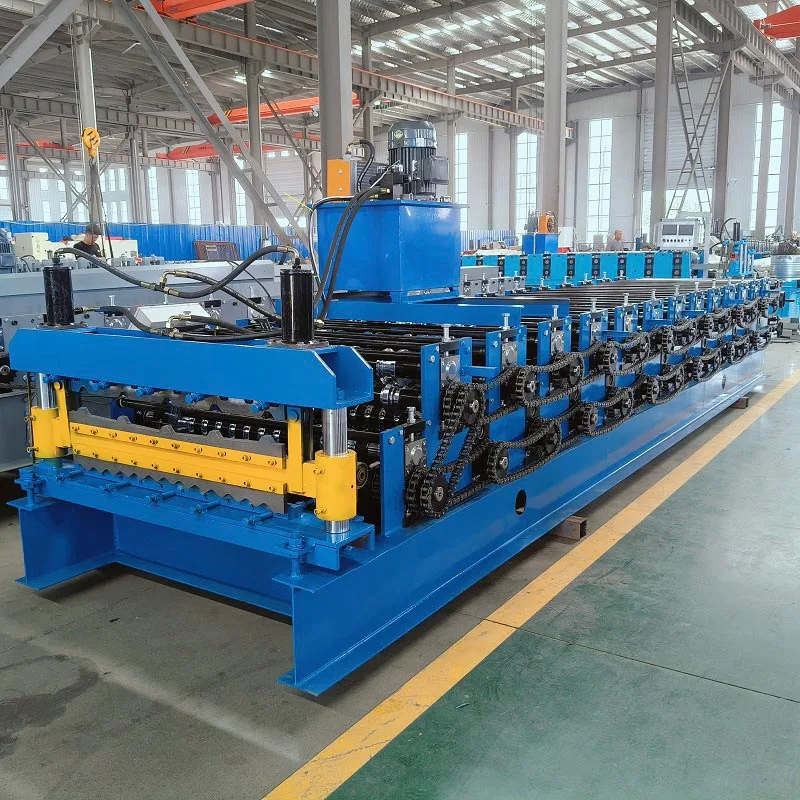

Visokohitrostni stroj za oblikovanje strešnih plošč

Izraz "visoka hitrost" je njegova ključna značilnost. Ti visokohitrostni stroji za valjanje strešnih plošč so izdelani za maksimum učinkovitost proizvodnje. Njihove linijske hitrosti so veliko višje od standardnih valjev. Hitrosti pogosto presegajo 100 metrov per minuta. Zaradi tega so bistvenega pomena za obsežno gradnjo. Proizvajalci kovinskih konstrukcij in plošč tudi zanesti se na njih. Potrebujejo dosleden rezultat, vrhunsko kakovost in hiter čas izvedbe. To pomaga pri tesnem srečanju urniki in veliko povpraševanje.

Kako ta stroj deluje?

Ta visokohitrostni stroj za oblikovanje strešnih plošč je zapleten sistem. Združuje mehanske, električne in hidravlični/pnevmatski deli. Njegovo delovanje je mogoče razdeliti na ključne faze.

A. Odvijanje in dovajanje

Postopek se začne z odvijalnikom. Ima veliko, težko kovinsko tuljavo. Samodejni mehanizem podajanja poravna list. Nato ga gladko poda v odsek za oblikovanje valja. Napredni sistemi imajo dvojne odvijalnike. to omogoča neprekinjeno proizvodnjo. Novo tuljavo lahko naložite in privarite na staro, ne da bi ustavili stroj.

B. Predprebijanje in zarezovanje (neobvezno, a pogosto)

Številni hitri stroji vključujejo servo nadzorovano luknjalno postajo. To se zgodi pred postopkom oblikovanja. The enota lahko preluknja luknje, ustvarja reže ali zareze. Servo gnana tehnologija zagotavlja izjemno natančnost. To sinhronizira lokacije luknjačev z dolžino plošče. To je ključnega pomena za luknje za vijake ali prezračevalne odprtine.

C. Postopek valjanja - Jedro

To je srce stroja. Ima vrsto stojal. Vsako stojalo vsebuje niz valjev iz kaljenega jekla. Vsako stojalo izvaja majhen, postopen del oblikovanja.

Postaje: Tipičen stroj za kompleksen profil ima lahko od 15 do 25 postaj. Prvih nekaj postaj je nežnih, začetni zavoji. Kasnejše postaje postopoma poglabljajo in izpopolnjujejo obliko.

Valji: Valji so oblikovani po meri za določen profil plošče. Izdelani so s CNC stroji. Narejeni so iz kaljeno jeklo, kot je D2 ali Cr12MoV. To zagotavlja visoko trdoto in odpornost proti obrabi. Zagotavlja dolgo življenjsko dobo in dosledna kakovost.

Gredi in ohišje: Gredi in ohišja so robustni in togi. Prenesti morajo visoke sile, ki nastanejo pri visoki hitrosti. To preprečuje upogibanje in zagotavlja dimenzijsko natančnost izdelka.

D. Sistem za rezanje in nadzor

Ko je plošča v celoti oblikovana, se premakne na rezalno postajo.

Leteča prekinitev: To je kritična lastnost za delovanje pri visoki hitrosti. Rezalna enota se premika sinhrono z napredna plošča. Omogoča čist rez brez robov na vnaprej nastavljeni dolžini. Materialni tok se ne ustavi. Po rez, se enota hitro vrne v začetni položaj.

PLC in HMI: programabilni logični krmilnik (PLC) upravlja celoten proces. Operater vnese parametre na a Uporabniku prijazen zaslon na dotik (HMI). PLC sinhronizira pogone za odvijanje, predhodno prebijanje, oblikovanje valja in letenje cut-off. Zagotavlja tudi diagnostične informacije in proizvodne podatke.

E. Ravnanje z izhodnimi podatki

Samodejni sistem za zlaganje zbira dokončane plošče in jih organizira v lične sklade za pakiranje in pošiljanje. Vse to zmanjša ročno rokovanje in zmanjša tveganje poškodbe površine.

Scenariji uporabe

Gradnja velikega obsega: Ti visokohitrostni stroji za oblikovanje strešnih plošč proizvajajo strešne in stranske plošče. te plošče se uporabljajo v skladiščih, tovarnah in nakupovalnih centrih.

Montažne kovinske zgradbe: podjetja jih uporabljajo za učinkovito proizvodnjo lastniških profilov plošč.

Hladilne plošče: tvorijo kovinske obloge, ki so pritrjene na jedra iz izolacijske pene.

Sistemi stoječe šivne strehe (SSR): proizvajajo plošče z visoko celovitostjo za arhitekturne načrte, znane po svojih dolgoživost in odpornost proti vremenskim vplivom.

Strukture za montažo solarnih panelov: proizvajajo dolge, po meri oblikovane tirnice in nosilce za velike solarne kmetije.

Ključni parametri

Ključne prednosti

Izjemna proizvodna učinkovitost

Ti visokohitrostni stroji za oblikovanje strešnih plošč delujejo pri zelo visokih hitrostih. Izdelajo več plošč na uro. to zniža stroške dela za vsako enoto. Proizvajalcem omogoča tudi hitro dokončanje velikih naročil.

Vrhunska doslednost in kakovost

Postopek je popolnoma avtomatiziran in natančen. Odpravlja človeške napake. Vsaka plošča ima enake dimenzije in obliko. To zagotavlja popolno prileganje med namestitvijo in visokokakovosten zaključek.

Materialna učinkovitost in malo odpadkov

Postopek valjanja je zelo učinkovit. Ustvari zelo malo ostankov. Odpadki prihajajo le s koncev tuljave in preluknjane luknje. Natančen nadzor dolžine tudi preprečuje prekomerno proizvodnjo.

Operativna prilagodljivost

Sistemi za hitro menjavo valjev omogočajo hitro prilagajanje profila. To omogoča, da ena proizvodna linija izdela različne plošče vrste. PLC lahko shrani nešteto receptov za različne izdelke.

Zmanjšana odvisnost od dela

Sistem je visoko avtomatiziran od začetka do konca. Pogosto lahko samo en operater vodi celotno linijo. to optimizira razporeditev delovne sile.

Izboljšana varnost

Stroji imajo varnostna varovala in zaustavitve v sili. Avtomatizirani procesi zmanjšajo stik operaterja z gibljivimi deli. To ustvarja veliko varnejše delovno okolje.

Kritični dizajn in podrobnosti izdelave

Vrhunskost stroja za preoblikovanje strešnih plošč visoke hitrosti izhaja iz njegovih konstrukcijskih podrobnosti.

Oblikovanje menjalnika

Visokohitrostni stroji pogosto uporabljajo en centralni motor. Povezuje se z težkim menjalnikom. Ta menjalnik poganja vse oblikovalne postaje. Ta oblika zagotavlja popolno sinhronizacijo. Preprečuje zdrs in "klepetanje" pri visokih hitrostih. To je ključnega pomena za natančnost profila in končno obdelavo površine.

Premer gredi in togost

Oblikovalne gredi so veliko večje kot pri standardnih strojih. Njihov premer je pogosto 80 mm ali več. To super togost preprečuje upogibanje pod visoko obremenitvijo. Zagotavlja, da je profil plošče skladen po celotni širini.

Natančni valji

Oblikovalni valji so zelo trdi. Prav tako so zbrušeni in polirani do zrcalne barve. Ta visokokakovostna površina preprečuje praske na plošči. Zagotavlja brezhiben videz, pripravljen na trg.

Robusten osnovni okvir

Celoten stroj stoji na težki, ojačani podlagi. Ta okvir je izdelan iz debelih jeklenih plošč. Njegova masa se duši vibracije. To je bistveno za stabilno in gladko delovanje pri visokih hitrostih.

Napredni nadzorni sistem

Nadzorni sistem opravlja več kot le osnovne operacije. Samodejno lahko diagnosticira napake. Poroča podatke o proizvodnji in sledi izpadom. Ponuja tudi omrežno povezljivost za integracijo v celotno tovarno.

Sistem mazanja

Veliko hitrih strojev ima samodejno mazanje. Ta sistem nenehno olji oblikovalne postaje. Zmanjšuje vzdrževalne izpade in podaljša življenjsko dobo komponent.
